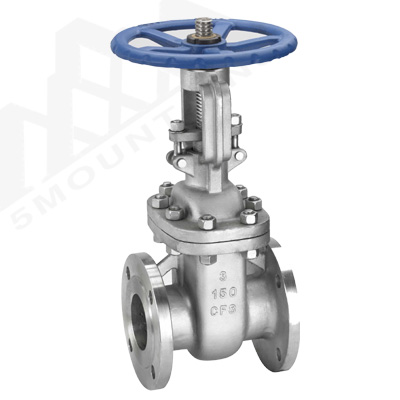

Z40H美標法蘭閘閥

所屬類別：閘閥系列

產品名稱：Z40H美標法蘭閘閥

產品標簽：Z40W不銹鋼美標法蘭閘閥,304不銹鋼美標法蘭閘閥Z40W150LB

更新時間：2021/2/14 12:42:59

訪問統計：

美標法蘭閘閥概述：

①產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。

②結構緊湊、體積小、剛性好、密封安全可靠。

③關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。

④公稱通徑大于等于NPS1011，壓力級400磅級和公稱通徑大于等于NPSS611、壓力級150～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕松。

⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。

⑥閥座可為更掀式閥座，可任意組合與關閉密封面材質配對，以滿足工況要求，延長使用壽命。

【產品用途】

API美標閘閥系列產品具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用的壓力、溫度范圍廣，是一種常見的截?cái)嚅y，廣泛適用于石油、化工、火力發電廠等油品、水蒸氣管路上接通或截?cái)喙苈分械慕橘|(zhì)(不可做節流閥使用)。

【基本型號】

API美標閘閥常見的基本型號有：Z40H、Z40Y、Z540H、Z540Y、Z940H、Z940Y等等。

【產品特點】

1、結構緊湊、造型美觀、全通徑流道、流阻系數小。

2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。

3、閘板結構型式為：彈性楔形單閘板或剛性楔形單閘板。閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性。填料采用柔性石墨，密封可靠，操作靈活，啟閉力矩小。

4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

【規格尺寸】

壓力：Class150LB、Class300LB、Class600LB、Class900LB、Class1500LB、Class2500LB等。

口徑：2"、2 1/2"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、24"、26"、28"、30"、32"、36"、40"、42"、48"等。

【執行標準】

設計規范： API 600、API603、API 6D

結構長度： ASME B16.10

法蘭連接： ASME B16.5 ASME B16.47

試驗與檢驗：API 598、API 6D、API 600

不銹鋼美標閘閥試驗壓力150LB:

類別	Mpa	PSI
強度試驗	3.0	450
高壓密封試驗（水）	2.2	314
低壓密封試驗	5-7Bar

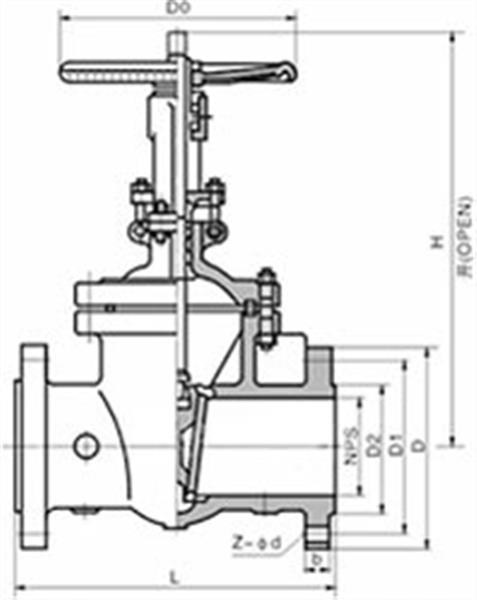

不銹鋼美標閘閥150Lb連接尺寸和外形尺寸:

公稱通徑NPS		單位	L	D	T	G	C	n-Ф	W	H
in	mm	單位	L	D	T	G	C	n-Ф	W	H
1/2〞	15	mm	108	89	12	35	60.5	4-15	90	188
1/2〞	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	3.54	7.40
3/4〞	20	mm	117	98	12	43	70	4-15	90	202
3/4〞	20	in	4.61	3.86	0.47	1.69	2.76	4-0.59	3.54	7.95
1〞	25	mm	127	108	12	51	79.5	4-15	100	225
1〞	25	in	5	4.25	0.47	2	3.13	4-0.59	4	8.86
11/2〞	40	mm	165	127	14.3	73	98.5	4-16	200	362
11/2〞	40	in	6.5	5	0.56	2.88	3.88	4-0.62	8	14.25
2〞	50	mm	178	152	15.9	92	120.5	4-19	200	409
2〞	50	in	7	6.00	0.625	3.62	4.75	4-0.75	8	16.1
21/2〞	65	mm	190	178	17.5	105	139.5	4-19	250	500
21/2〞	65	in	7.5	7	0.69	4.12	5.50	4-0.75	10	19.68
3〞	80	mm	203	190	19.1	127	152.4	4-19	250	570
3〞	80	in	8	7.50	0.75	5	6	4-0.75	10	22.58
4〞	100	mm	229	229	23.9	157	190.5	8-19	250	590
4〞	100	in	9	9	0.94	6.19	7.5	8-0.75	10	23.6
6〞	150	mm	267	279	25.4	216	241.5	8-22	300	630
6〞	150	in	10.50	11	1	8.5	9.50	8-0.88	12	24.8
8〞	200	mm	292	343	28.5	270	298.5	8-22	350	960
8〞	200	in	11.5	13.50	1.12	10.62	11.75	8-0.88	13.88	37.8
10〞	250	mm	330	406	30.2	342	362	12-25	400	1158
10〞	250	in	13	16	1198	12.75	14.75	12-1	15.7	45.6
12〞	300	mm	356	483	31.8	381	432	12-25	450	1378
12〞	300	in	14	19	1.25	15	17	12-1	17.7	54.3
14〞	350	mm	381	533	35	413	476	12-29	500	1543
14〞	350	in	15	21	1.38	16.25	18.75	12-1.2	79.7	60.75
16〞	400	mm	406	597	36.6	470	539.5	16-29	600	1738
16〞	400	in	16	23.5	1.44	18.5	21.25	16-1.12	23.6	68.4

不銹鋼美標閘閥試驗壓力300LB

類別	Mpa	PSI
強度試驗	7.7	1125
高壓密封試驗（水）	5.8	815
低壓密封試驗	5-7Bar

不銹鋼美標閘閥試驗壓力 600LB

類別	Mpa	PSI
強度試驗	15.4	2225
高壓密封試驗（水）	5.8	1628
低壓密封試驗	5-7Bar

不銹鋼美標閘閥300Lb連接尺寸和外形尺寸

公稱通徑NPS r		單位	L	D	T	G	C	n-Ф	W	H
in	mm	單位	L	D	T	G	C	n-Ф	W	H
1/2〞	15	mm-	140	95	15	35	66.5	4-15	100	201
1/2〞	15	in	5.51	3.74	0.59	1.38	2.62	4-0.59	4	7.91
3/4〞	20	mm	152	117	16	43	82.5	4-19	100	212
3/4〞	20	in	5.98	4.61	0.62	1.69	3.25	4-0.75	4	8.35
1〞	25	mm	165	124	18	51	89	4-19	140	237
1〞	25	in	6.5	4.9	0.71	2	3.5	4-0.75	5.51	9.33
11/2〞	40	mm	190	156	20.7	73	114.5	4-22	200	407
11/2〞	40	in	7.5	6.12	0.81	2.88	4.51	4-0.88	8	16.02
2〞	50	mm	216	165	22.3	92	127	8-19	200	424
2〞	50	in	8.5	6.5	0.88	3.62	5	8-0.75	8	16.7
21/2〞	65	mm	241	190	25.4	105	149	8-22	250	265
21/2〞	65	in	9.5	7.5	1	4.12	5.87	8-0.88	10	18.31
3〞	80	mm	283	210	28.5	127	168.5	8-22	250	535
3〞	80	in	11.25	8.25	1012	5	6.62	8-0.88	10	21
4〞	100	mm	305	254	31.8	157	200	8-22	250	615
4〞	100	in	12	10	1.25	6.19	7.88	8-0.88	10	24.2
6〞	150	mm	4.3	318	36.6	216	270	12-22	350	795
6〞	150	in	15.875	12.5	1.44	8.5	10.62	12-0.88	140	31.3
8〞	200	mm	419	381	41.3	270	330	12-25	400	1012
8〞	200	in	16.5	15	1.62	10.62	12.99	12-1	15.7	39.9
10〞	250	mm	457	444	47.7	342	387.5	16-29	450	1231
10〞	250	in	18	17.50	1.88	12.75	15.25	16-1.12	17.7	48.5

不銹鋼美標閘閥600Lb連接尺寸和外形尺寸

公稱通徑NPS		單位	L	D	T	G	C	n-Ф	W	H
in	mm	單位	L	D	T	G	C	n-Ф	W	H
2〞	15	mm	292	165	25.4	92	127	8-19	250	458
2〞	15	in	11.5	6.5	1	3.62	5	8-0.75	10	18
21/2〞	20	mm	330	190	28.6	105	149	8-22	250	485
21/2〞	20	in	13	7.48	1.13	4.12	5.87	8-0.88	10	10.09
3〞	25	mm	356	210	31.8	17	168	8-22	250	570
3〞	25	in	14	8.25	1.25	5	6.62	8-0.88	10	22.58
4〞	40	mm	432	273	31.8	157	216	8-25	350	690
4〞	40	in	17	10.75	1.5	6.19	8.5	8-1	14	27.2
6〞	50	mm	559	356	4.7	216	292	12-29	450	910
6〞	50	in	22	14	1.88	8.5	11.50	12-1.12	18	35.8
8〞	65	mm	660	419	55.6	270	349	12-32	500	1064
8〞	65	in	26	16.5	2.19	10.62	13.75	12-1.25	17.7	41.9
